Ливнёвка: два расчёта, которые делают до покупки лотков

Лотки на участке обычно покупают последними — когда мощение уже уложено, а вода уже стоит у крыльца. Тогда решение принимается по прилавку: «дайте вон те, метровые». Через сезон решётка на въезде разбита, при сильном дожде вода идёт поверх лотка, а пескоуловителя нет вообще, потому что про него никто не сказал.

Объём и расход — это не одно и то же

Объём — «сколько кубов принесёт один дождь». От него зависит приёмный колодец, накопительная ёмкость и вообще возможность сбросить воду на своей территории.

Расход — «сколько литров в секунду пойдёт в пике». От него зависит ширина и глубина лотка, диаметр выпуска и число дождеприёмников.

Участок с большой кровлей и маленьким колодцем и участок с узким лотком и просторным колодцем ломаются по-разному: первый переливается через час после начала дождя, второй — через две минуты. Оба расчёта — школьная арифметика; путать их нельзя.

Считаем объём: формула из СП 32.13330

СП 32.13330.2018 «Канализация. Наружные сети и сооружения» считает объём стока от расчётного дождя по формуле (8): десятикратное произведение слоя осадков в миллиметрах, среднего коэффициента стока и площади в гектарах даёт кубометры. Коэффициент берётся как средневзвешенный по таблице 8.

Водонепроницаемые поверхности (кровли и асфальтобетонные покрытия)

0,95

Брусчатые мостовые и щебёночные покрытия

0,6

Булыжные мостовые

0,45

Щебёночные покрытия, не обработанные вяжущими материалами

0,4

Гравийные садово-парковые дорожки

0,3

Грунтовые поверхности (спланированные)

0,2

Газоны

0,1

Названия строк дословные, и в них стоит вчитаться. Тротуарная плитка на песчаной подсыпке с песчаными швами — это «брусчатая мостовая», 0,6. Та же плитка на бетонной плите с затёртыми швами водопроницаемости не имеет и уходит к 0,95: разница между двумя вариантами пирога основания под мощение — это полуторакратная разница в количестве воды. По той же причине гравийная дорожка нагружает ливнёвку втрое слабее асфальта, а газон с коэффициентом 0,1 в первом приближении вообще не считается стоком.

Сквозной пример: кровля 150 м², мощение 120 м², газон 430 м²

Переводим в гектары: 0,015 + 0,012 + 0,043 га, всего 0,07 га (семь соток). Приведённая площадь — сумма произведений площади на коэффициент:

• кровля: 0,015 × 0,95 = 0,01425
• мощение (плитка на песке): 0,012 × 0,6 = 0,0072
• газон: 0,043 × 0,1 = 0,0043
• сумма: 0,02575 га, средний коэффициент стока по участку ≈ 0,37

Теперь слой осадков. Обычный сильный дождь — 20 мм за сутки: объём получается 10 × 20 × 0,02575 ≈ 5,2 м³ со всего участка, из них 4,3 м³ приходит с кровли и мощения.

Верхнюю границу даёт другой норматив. СП 131.13330.2025 «Строительная климатология» (действует с 9 сентября 2025 года, взамен редакции 2020 года) в таблице 6.1 приводит суточный максимум осадков — по приложению Б это наибольшая суточная сумма за весь период наблюдений на метеостанции, то есть рекорд, а не расчётная величина с заданной обеспеченностью.

Суточный максимум осадков и сумма за апрель–октябрь, СП 131.13330.2025, таблица 6.1

Пункт	Осадки за апрель–октябрь, мм	Суточный максимум, мм	Объём с нашего участка в рекордные сутки, м³
Москва	476	88	22,7
Санкт-Петербург	436	76	19,6
Екатеринбург	394	94	24,2
Краснодар	408	107	27,6

Двадцать три куба за сутки для подмосковных семи соток — цифра пугающая, но она и должна пугать. Накопительную ёмкость на такой объём никто не ставит; проверить, что вода уходит самотёком и уходит к вам, а не к соседу, — обязательно.

Коэффициент стока — единственное место в этом расчёте, где ошибка удваивается. Ошибётесь в слое осадков на 20 % — получите на 20 % больше воды. Назовёте плитку на бетоне «брусчатой мостовой» — недосчитаетесь трети стока с самой активной поверхности участка.

Считаем расход: сколько литров в секунду

Нормативный путь описан в приложении Ж СП 32.13330.2018: расходы в самотёчных сетях определяются методом предельных интенсивностей, где параметры дождя A и n берутся из обработки многолетних записей самопишущих дождемеров, а при их отсутствии — через интенсивность q₂₀ по карте (рисунок Ж.1) и коэффициенты из таблицы Ж.1. Для равнинных областей запада и центра Европейской части России таблица даёт n = 0,71 при P ≥ 1 года, среднее число дождей за год m_r = 150 и показатель степени 1,54.

Карты q₂₀ у владельца участка нет, и городской коллектор он не проектирует. Поэтому считают проще: миллиметр осадков на квадратном метре — это литр воды, а дальше вопрос только в том, за сколько минут он выпадет. Расход в литрах в секунду = приведённая площадь в м², умноженная на интенсивность в мм/мин и делённая на 60. Для нашей кровли и мощения это 150 × 0,95 + 120 × 0,6 = 214,5 м².

Расход с кровли 150 м² и мощения 120 м² при разной интенсивности дождя (оценка, не нормативная величина)

Интенсивность	Что это за дождь	Расход, л/с
0,5 мм/мин	сильный затяжной	1,8
1,0 мм/мин	ливень, 60 мм/ч	3,6
1,5 мм/мин	гроза с градом	5,4
2,0 мм/мин	событие, попадающее в сводки	7,2

Шкала интенсивности здесь — не из свода правил, а способ увидеть порядок величины; нормативная методика та, что описана выше. Но именно этот порядок величины и нужен, чтобы читать паспорта лотков.

Пропускная способность: почему DN — не главное

Производители публикуют гидравлические таблицы с заголовком «Пропускная способность л/с при уклоне поверхности по линии лотков» и колонками уклонов от 0,001 до 0,1; там же — площадь живого сечения ω, смоченный периметр χ и коэффициент шероховатости C. Выборка из открытой таблицы Gidrolica при уклоне 0,005, то есть 5 мм на метр.

Пропускная способность лотков при уклоне 0,005 (гидравлическая таблица производителя, лето 2026)

Лоток	DN	Высота, мм	ω, м²	C	Q, л/с
Бетонный BGF, мелкосидящий	100	80	0,0045	0,014	1,93
Пластиковый Standart ЛВ-10.14,5.08	100	80	0,0052	0,009	3,75
Бетонный BGU	100	125	0,0079	0,014	4,13
Бетонный BGF	150	100	0,0095	0,014	5,18
Бетонный BGF	200	100	0,0126	0,014	7,40
Бетонный BGU	200	255	0,0347	0,014	29,31

Отсюда две вещи, о которых в магазине не говорят. Первая: DN — это ширина, а расход даёт сечение. Два лотка DN100 отличаются по пропускной способности вдвое, потому что один высотой 80 мм, а другой 125 мм. Вторая: пластиковый лоток DN100 при той же высоте пропускает почти вдвое больше бетонного — в таблице у него коэффициент шероховатости 0,009 против 0,014. Гладкая стенка работает так же, как лишние сантиметры глубины.

Возвращаемся к участку. При интенсивности 1 мм/мин нужно 3,6 л/с. Мелкосидящий бетонный DN100 (1,93 л/с) не справляется вообще, пластиковый DN100 высотой 80 мм (3,75 л/с) проходит впритык, бетонный DN100 высотой 125 мм (4,13 л/с) даёт небольшой запас, а DN150 (5,18 л/с) закрывает и грозу. При этом весь сток редко идёт по одной линии: если ливнёвка разделена на две ветки, каждая считается по своей приведённой площади, и DN100 внезапно оказывается достаточным.

Классы нагрузки: A15, B125, C250 и что дальше

Число в марке — это нагрузка в килоньютонах. ГОСТ 32955-2014 «Дороги автомобильные общего пользования. Лотки водоотводные» в таблице 1 задаёт классы A0, A15 (15 кН), B125 (125 кН) и C250 (250 кН), а в пункте 4.5 прямо описывает, где какой ставится:

• группа I (A0) — «для неглубоких открытых лотков, монтируемых в кюветах автомобильных дорог, зонах благоустройства, не предназначенных для движения людей и транспорта»;
• группа II (A15) — «зоны движения, предназначенные для пользования пешеходами и велосипедистами; пешеходные дорожки, закрытые для движения транспорта»;
• группа III (B125) — «места стоянок автомобильного транспорта»;
• группа IV (C250) — «полосы движения автомобильного транспорта, укреплённые и разделительные полосы, островки безопасности, обочины автомобильных дорог».

Выше C250 этот ГОСТ не идёт. Классы D400, E600 и F900 в российских документах закреплены за люками и дождеприёмниками: ГОСТ 3634-2019 в таблице 1 даёт тяжёлый магистральный люк ТМ (Д400) с номинальной нагрузкой 400 кН и местом установки «магистральные дороги, АЗС», сверхтяжёлый СТ (Е600) — 600 кН. Сама система обозначений пришла из европейских EN 1433 и EN 124; их тексты платные и в открытом доступе не лежат, так что сверять числа лучше по российским ГОСТам, где они те же.

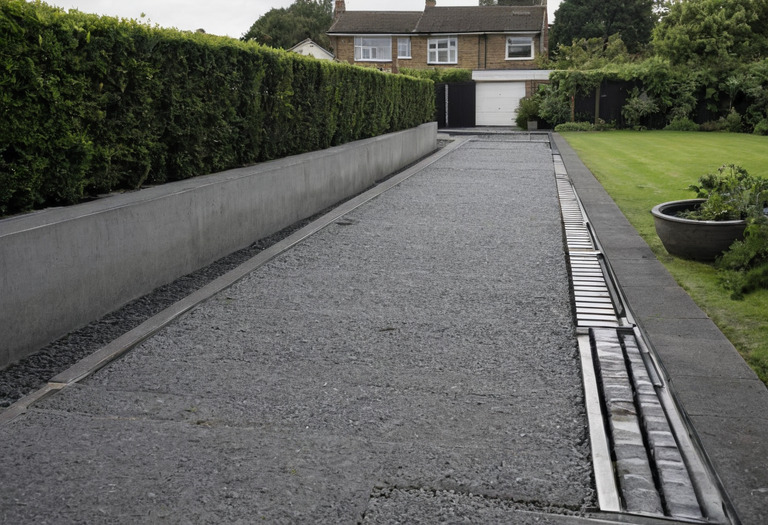

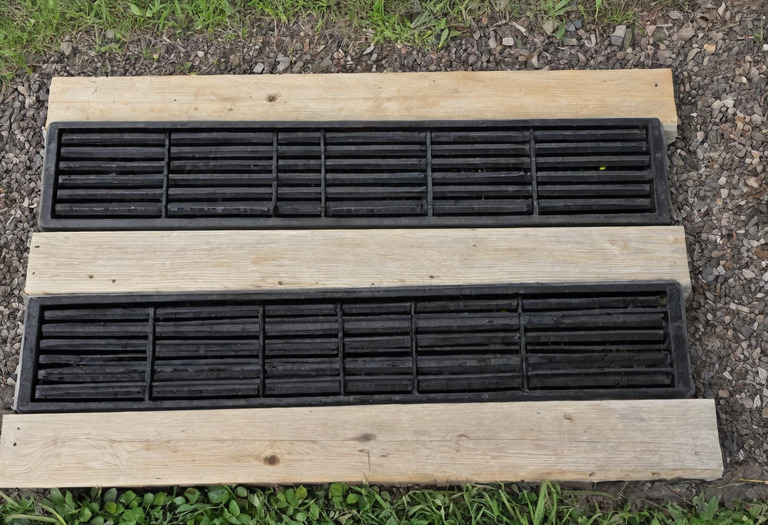

Перевод на язык участка. Дорожка вдоль дома и лоток по краю газона — A15. Площадка, на которую иногда заезжают колесом, — B125. Въезд, куда машина заезжает ежедневно, — B125 как минимум, а при регулярном заезде грузовика (доставка щебня, ассенизатор, кран при монтаже подпорной стенки) — C250. Класс определяет решётка: корпус может быть один и тот же, а чугунная щелевая решётка дороже пластиковой в разы. Именно на этом и экономят, ставя A15 в створ ворот.

Уклон, пескоуловитель и конец линии

Уклон лотковой линии

Таблица 5 СП 32.13330.2018 для полимерных, стеклокомпозитных и полимербетонных лотков даёт наименьший уклон 0,001–0,005. Рабочее значение — 0,005, то есть 5 мм на метр; гидравлические таблицы производителей от него и считают.

Уклон выпуска

Уклон трубопровода дождеприёмника по своду правил — 0,02. Принимать меньше допускается только для полимерных труб с улучшенными гидравлическими характеристиками и не ниже 0,005.

Наполнение

Для трубопроводов поверхностного водоотведения свод правил допускает полное наполнение, в том числе при кратковременных сбросах, — в отличие от бытовой канализации с её 0,7 диаметра.

Скорость

Основное требование к самотёчной линии — пропуск расчётных расходов при самоочищающих скоростях. Для поверхностного водоотведения наименьшая скорость принимается 0,6 м/с.

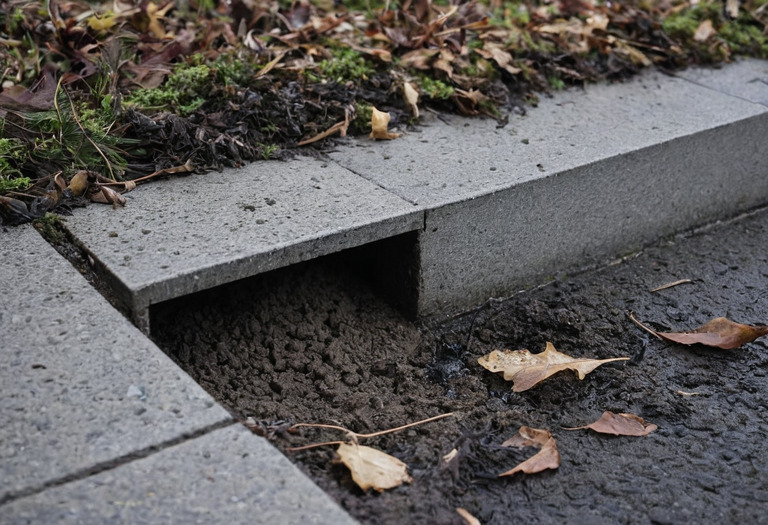

Пескоуловитель ставят последним элементом перед выпуском в трубу. Нормативно песколовки — это про очистные сооружения, а не про дворовую линию, но эксплуатационно вопрос решается за одну весну: песок с дорожек из клинкера, бетона или гранита, хвоя и листва оседают в съёмной корзине, а не в трубе под мощением, куда без раскопки не добраться.

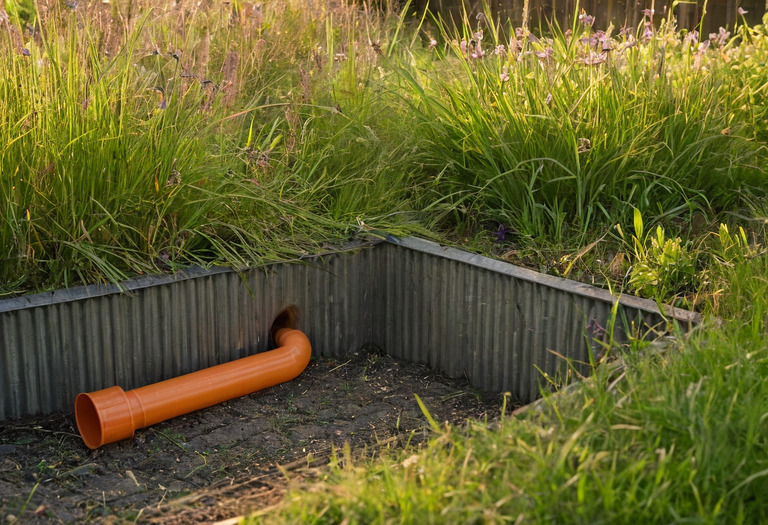

Дальше линия обязана куда-то заканчиваться. По убыванию надёжности: самотёчный выпуск в кювет или общую канаву; водоприёмный колодец в нижней точке с дренажным насосом; сухой ручей, который работает не только декоративно; дождевой сад. Чего делать нельзя — заводить ливнёвку в дренажную трубу: залповый сток перегружает её и заносит песком, и половина проблем дренажа на глинистом участке начинается именно с этого. Пруд как приёмник допустим только с переливной линией: без неё один сильный дождь выносит чашу за берега.

И самое дорогое в разборе с соседями: организованный сброс воды за границу участка — это спор, который проигрывают. Точку сброса резервируют на этапе раскроя участка на зоны, а не когда мощение уже уложено.

Порядок цен, лето 2026

Рекомендованные розничные цены производителя (Gidrolica) на метровый элемент: пластиковый лоток DN100 — от 530 ₽, комплекты с чугунной решёткой вдвое-втрое дороже; бетонный лоток DN100 с оцинкованной кромкой — 6 000–7 000 ₽. Это ориентир, а не смета: у разных производителей и в разных регионах цифры расходятся, и решётка почти всегда дороже корпуса.

Вывод по бюджету простой. Экономить на длине линии бессмысленно — вода найдёт необорудованный участок. Экономить на классе решётки опасно ровно в одном месте, в створе въезда. А заменить бетонный лоток на пластиковый той же высоты там, где по нему ходят только ноги — вдоль площадки для отдыха и барбекю, например, — и дешевле, и гидравлически выгоднее.
