Подпорная стенка до метра: где заканчивается ландшафт и начинается расчёт

Склон порождает два вопроса сразу: куда девать срезанный грунт и чем держать оставшийся. Второй обычно закрывают словами «поставим стенку до метра, там расчёт не нужен». Эту фразу стоит проверить до того, как заказан бетон.

Метра в нормативах нет ни в каком виде

Спор про «порог» смешивает разрешительную процедуру и инженерный расчёт. С процедурой просто: разрешение не требуется ни на хозяйственные постройки садового участка, ни на сооружения вспомогательного использования (статья 51, часть 17, пункты 1 и 3 Градостроительного кодекса). Критерии вспомогательных задало постановление Правительства РФ от 4 мая 2023 г. № 703: для участков под ИЖС, ЛПХ и садоводство — «не более 3 надземных этажей и высота не более 20 метров». Метр у вас или два с половиной, для разрешения безразлично.

Расчёт — другая история. СП 381.1325800.2018 «Сооружения подпорные» (с 24 января 2019 г., с изменением № 1 — с 31 октября 2024 г.) в области применения не содержит ни слова про минимальную высоту: он покрывает все подпорные сооружения, кроме гидротехнических, возводимых на многолетнемёрзлых грунтах и спроектированных с использованием армированных грунтов и габионов. Формально расчёту подлежит и стенка в 40 см. Спасает пункт 4.1.5: геотехническую категорию назначают по таблице 4.1 СП 22.13330.2016, и для простых условий при пониженном уровне ответственности это категория 1, а для неё пункт 5.3.20 СП 22 разрешает вести окончательные расчёты по табличным характеристикам грунтов из приложения А.

Метр — не разрешённая высота. Это высота, на которой ошибка ещё не убивает: вывалившаяся стенка засыпает грядку, а не человека.

Откуда всё-таки «единица»? Ближайшая цифра в самом СП 381 — приложение М: работы в выемках с вертикальными стенками без крепления допускаются при глубине не более 1,0 м в неслежавшихся насыпных и песчаных грунтах, 1,25 м в супесях, 1,5 м в суглинках и глинах. Это про безопасность землекопа, а не про стенку, но в садовую практику метр просочился оттуда.

Считаем опрокидывание и сдвиг

Берём массивную бетонную стенку — она держит грунт собственным весом (СП 381, пункт 5.1.7а). Удерживаемый перепад 1,0 м, подошва заглублена на 0,6 м, полная высота тела 1,6 м. Засыпка — песок средней крупности с коэффициентом пористости 0,65: по таблице А.1 СП 22 нормативный угол внутреннего трения 35°, а расчётное значение по несущей способности получают делением на коэффициент надёжности по грунту 1,1 для песчаных грунтов (для глинистых он 1,15) — выходит 31,8°. Сцепление отбрасываем в запас, вместе с пассивным отпором перед стенкой. Удельный вес засыпки принимаем 18 кН/м³ с коэффициентом надёжности по нагрузке 1,0 (пункт 9.19), нагрузку на поверхности — 5 кПа по всей призме обрушения, как требует пункт 6.3.16, бетон — 24 кН/м³.

Коэффициент 0,67 в трении — это γ_dk из таблицы Д.1 СП 381 для монолитных гравитационных стен, бетонируемых насухо; у сборных он падает до 0,50, а при вибрационных нагрузках на основание обнуляется. Коэффициент надёжности по назначению γ_n = 1,1 — это категория 1.

Три вывода. Разница между 300 и 400 мм тела не вкусовая: тонкая стенка валится по обеим проверкам сразу. Сдвиг критичнее опрокидывания — запас 26 % против 63 %, потому пункт 6.3.9 и разрешает добавлять подошве «зуб». А половину опрокидывающего момента дала не земля, а нагрузка сверху: если по верхней террасе поедет погрузчик или встанет площадка под барбекю, пять килопаскалей придётся поднимать.

Смежный разбор опубликован на domesticdesign.ru: Плесень в ванной: причина в точке росы, а не в грязи.

Подошва: глубина, уклон, пропорции

Пункт 6.3.8 отправляет за глубиной заложения к СП 22 — как для фундаментов наружных стен зданий. Нормативную глубину промерзания считают по формуле 5.3: d_fn = d₀·√M_t, где d₀ равно 0,23 м для суглинков и глин, 0,28 м для супесей и мелких песков, 0,30 м для песков крупных и средней крупности, а M_t — сумма модулей среднемесячных отрицательных температур по СП 131.13330.2025 (введён в действие с 9 сентября 2025 г. приказом Минстроя России от 8 августа 2025 г. № 470/пр взамен редакции 2020 года). Для Москвы таблица 7.1 даёт −7,0, −6,4, −1,0, −0,7 и −4,8 °C, то есть M_t = 19,9; для суглинка d_fn = 1,03 м, а расчётная глубина для неотапливаемого сооружения (коэффициент 1,1, пункт 5.5.4) — 1,13 м.

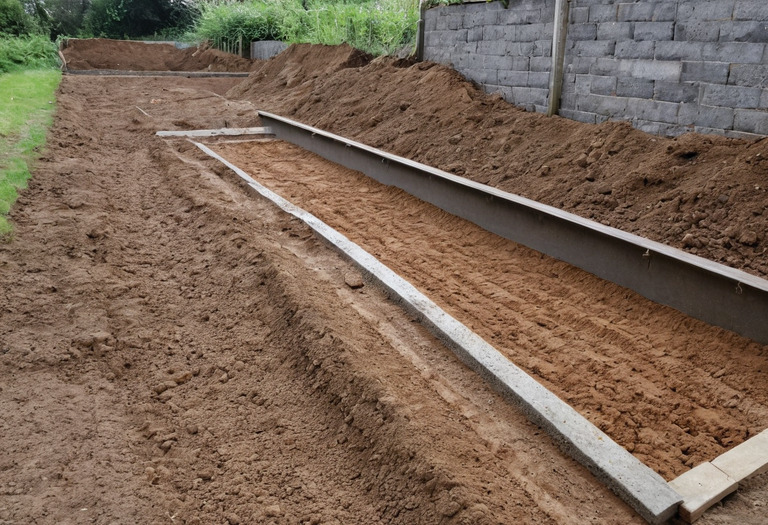

Метровая стенка с подошвой на 1,1 м — уже не садовая работа. Поэтому важно послабление из того же пункта 6.3.8: в песчаных и скальных грунтах подошву допускается держать выше глубины промерзания, но не менее 0,6 и 0,3 м. На суглинке его нет — либо копать до расчётной глубины, либо заменять грунт под подошвой непучинистым, уплотняя подготовку так же послойно, как основание под тротуарную плитку. А что у вас под ногами, покажет полевой разбор состава почвы.

Ширина подошвы

Не менее 0,5 полной высоты стенки (СП 381, п. 6.3.4)

Вынос подошвы вперёд

0,2–0,3 её ширины

Толщина лицевой плиты в заделке

0,06–0,08 полной высоты — для уголкового профиля

Уклон подошвы поперёк

Горизонтально или в сторону засыпки, не более 0,125

Уклон подошвы вдоль стенки

До 0,2; при большем — ступенчатая подошва

Чего в списке нет — правила «заглублять на треть видимой высоты»: норма привязывает подошву к промерзанию и типу грунта, а не к пропорции.

Вода: то, от чего стенки падают чаще всего

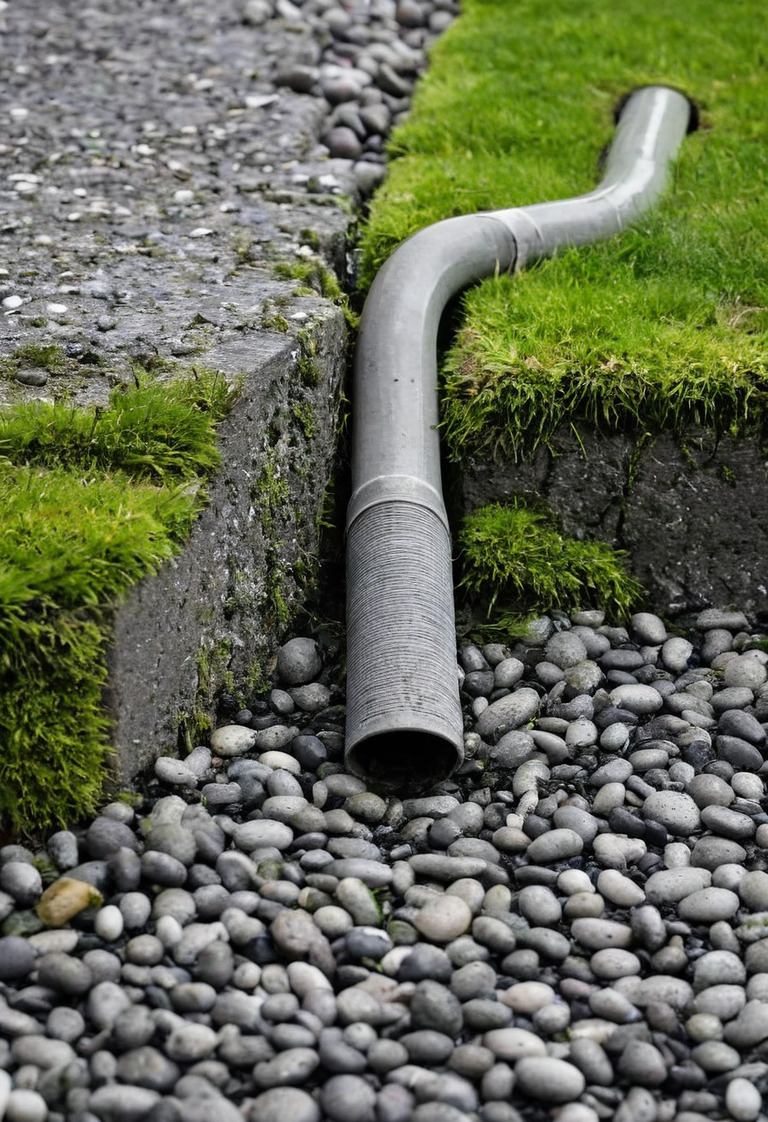

Грунт за стенкой опасен не сам по себе, а когда напитан водой: гидростатическое давление добавляется к активному, а зимой замёрзшая пазуха выдавливает конструкцию вперёд. Пункт 6.3.13 описывает лечение буквально: за отдельно стоящими массивными и уголковыми стенами предусматривают пристенный дренаж из камня, щебня или гравия с продольным уклоном не менее 0,005, а в лицевой стене выполняют отверстия диаметром 50 мм с шагом 3–6 м. На склоне добавляется водоотводной кювет за лицевой гранью со стороны высоких отметок.

Толщину дренирующего слоя удобно брать по пункту 11.29 СП 22: пристенный дренаж выполняют толщиной не менее 0,3 м из песка с коэффициентом фильтрации от 5 м/сут. Число слоёв обсыпки пункт 11.27 предписывает подбирать под состав дренируемого грунта — это и есть обратный фильтр; а вот разделение щебня и материкового суглинка геотекстилем в сводах правил не нормировано и остаётся практикой. Сама засыпка по пункту 6.3.5 СП 381 — песчаная или крупнообломочная; тяжёлые и пластичные глины и грунты с органическими включениями более 5 % по весу не допускаются.

Швы

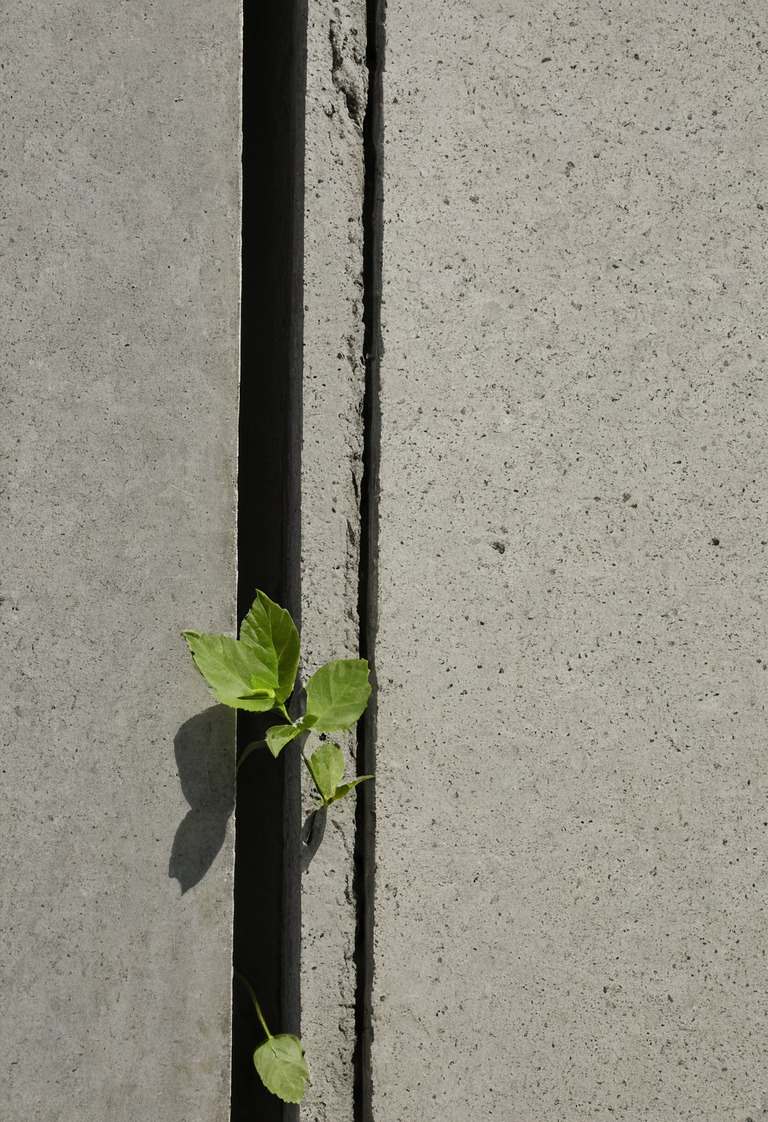

Для постоянных стен на открытом воздухе пункт 6.3.11 требует деформационные и температурно-усадочные швы и без расчёта задаёт предельные расстояния: 10 м в монолитных бутобетонных и бетонных без армирования, 15 м в каменных без армирования, 20 м в бетонных с конструктивным армированием, 25 м в монолитных и сборно-монолитных железобетонных, 30 м в сборных. Для садовой стенки в 8–12 м это один шов посередине, если льёте неармированный бетон. Морозостойкость бетона и камня при этом важнее марки прочности — логика та же, что при выборе клинкера, бетона или гранита для дорожек.

Четыре конструкции

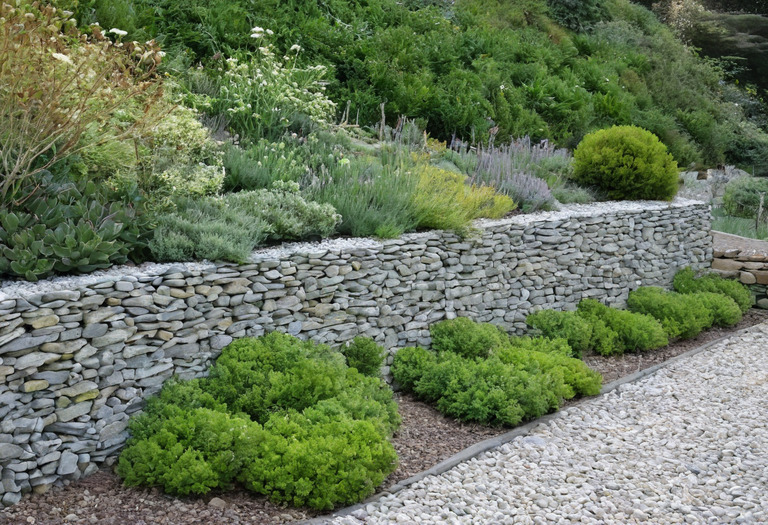

Ориентир для сметы — не рубли за метр, которые скачут вслед за логистикой камня, а объём материала: у метровой стенки с телом 400 мм и подошвой 700 мм это 0,8–0,9 м³ бетона на погонный метр, у габиона 1,0 × 0,5 м — около 0,5 м³ камня. Наклон лицевой грани в откос полезен всем четырём: он смещает равнодействующую внутрь тела.

Если склон выше метра

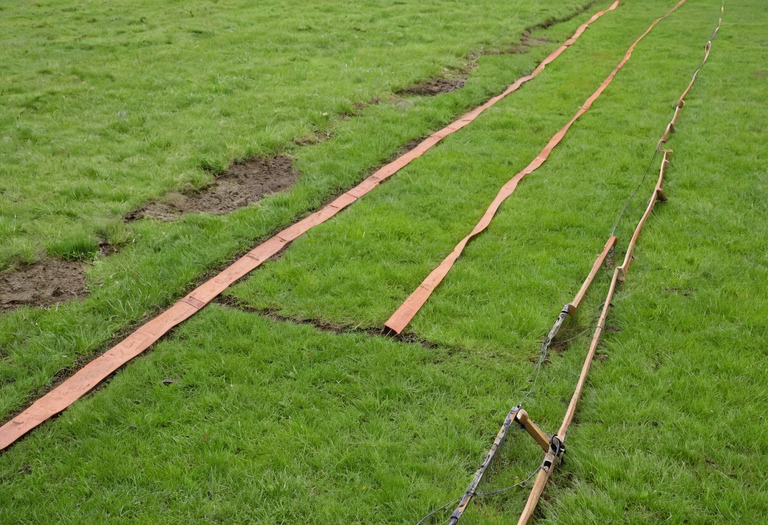

Не строить одну стенку в полтора-два метра, а разбивать перепад на две. Две по 0,8 м с террасой между ними — это две задачи категории 1 вместо одной, где нужны армированный уголковый профиль, проверка общей устойчивости по ломаным поверхностям скольжения и расчёт несущей способности основания. Терраса между ними должна быть широкой настолько, чтобы верхняя стенка не стала пригрузом на призму обрушения нижней: ориентир — не меньше полутора её высот.

Зато на террасах появляется место ради чего всё затевалось: настил из ДПК или лиственницы наверху, гравийная дорожка с удержанным краем внизу, живая изгородь с правильным шагом посадки вдоль бровки. Отступы при этом считаются от края сооружения, и на узком участке стенка съедает их жадно — об этом в разборе планировки шести соток. И последнее: если склон стекает к дому, а грунт глинистый, стенка лишь переставит лужу на новое место. Сначала тест на водопроницаемость, потом геометрия террас.
