Свет в саду: сценарии, мощность и кабель под землёй

Нагрузка 30 Вт потребляет 2,5 А при 12 В и около 0,15 А при 220 В с коэффициентом мощности 0,9. Одинаковая мощность требует совершенно разных линий: низковольтная сеть чувствительна к длине и сечению кабеля, а сеть 220 В предъявляет более строгие требования к защите.

Расчётный пример для участка 10 соток включает дорожку, террасу, въезд и шесть светильников на ветви длиной 30 м. Главный вопрос проекта звучит так: где разместить блок питания и какое напряжение выбрать, чтобы дальние приборы не теряли яркость.

Какие сценарии освещения нужны саду и сколько независимых линий предусмотреть?

Освещение сада удобнее делить минимум на функциональный, дежурный и декоративный сценарии. На участке площадью 6–15 соток независимые линии позволяют не включать одновременно дорожки, террасу, въезд и деревья. Количество групп определяют планировка участка с дорожками и функциональными зонами, режим проживания и расположение щита.

Функциональный свет должен показывать край дорожки, ступени и препятствия

Функциональная группа на участке 10 соток обычно охватывает калитку, путь к дому и ступени. Въезд отделяют, если воротами пользуются независимо от входа. Яркость проверяют вечером на месте: края покрытия и перепады высоты должны читаться без слепящих пятен.

Декоративная подсветка должна включаться отдельно от проходного света

Комплект из 12–16 светильников можно распределить по четырём группам:

• «Приход домой»: 4–5 точек, датчик движения или ручное включение;

• «Вечер на террасе»: 3–4 точки, отдельный выключатель с учётом размеров и расположения зоны отдыха;

• «Дежурный режим»: 2 точки у входа, управление по расписанию;

• «Обслуживание участка»: 3–5 точек у въезда и хозяйственной зоны, ручное управление.

Автоматика объединяет расписание и датчики, но не заменяет разделение кабельных групп. Для каждой получившейся линии затем выбирают напряжение.

Освещение участка 12 В или 220 В: какую систему выбрать?

Система 12 В подходит для локальных групп рядом с блоком питания и мест с вероятным контактом оборудования с водой или почвой. Система 220 В удобнее для протяжённых линий и крупных нагрузок, но требует полноценной электрической защиты. Схему обеих систем должен проверить квалифицированный электрик.

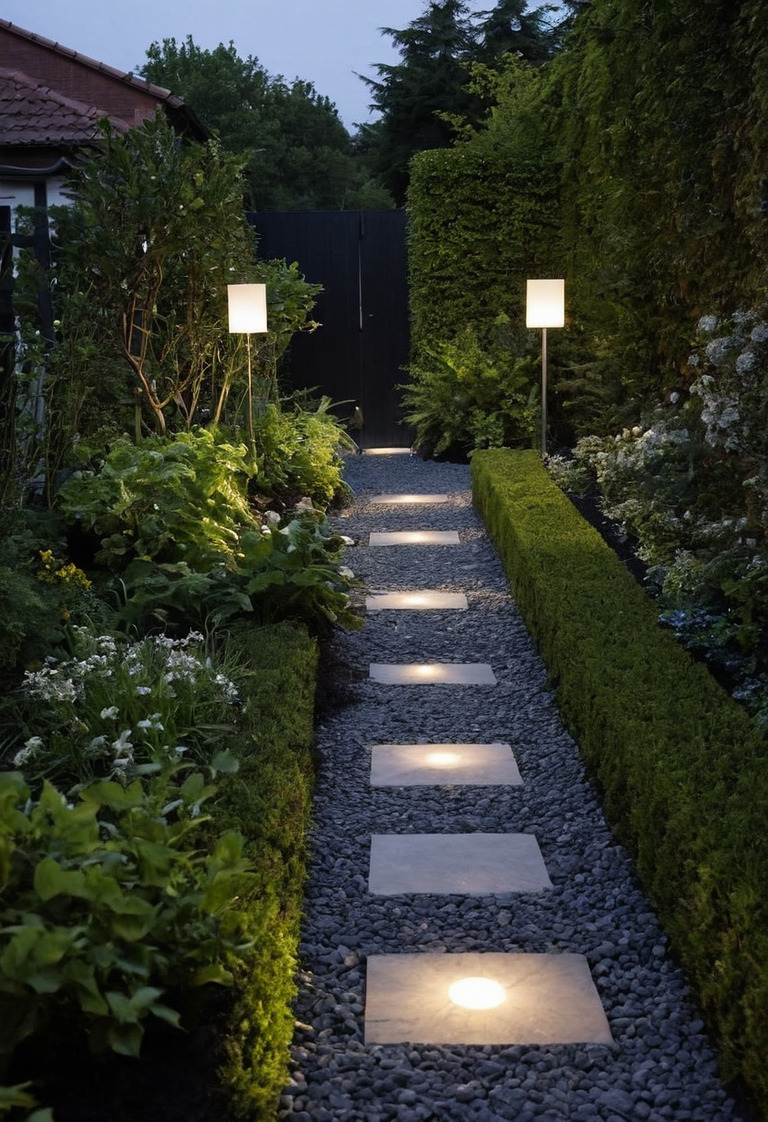

Садовые светильники 12 В выгодны на коротких ветвях с небольшим током

Линия 12 В при одинаковой мощности проводит примерно в 18 раз больший ток, чем линия 220 В. Большой ток увеличивает падение напряжения, поэтому длину ветви нельзя назначать без мощности, сечения и материала жил.

Система постоянного тока требует совместимых светильников, правильной полярности и стабилизированного источника. Система переменного тока требует приборов, рассчитанных именно на переменное напряжение, и подходящего трансформатора. Источник безопасного сверхнизкого напряжения должен обеспечивать электрическое разделение первичной и вторичной цепей.

Блок питания размещают в сухом помещении, защищённом шкафу или рядом с группой приборов в подходящей для места установки оболочке. Близкое размещение сокращает низковольтную ветвь и уменьшает потери.

Освещение участка 220 В требует УЗО, защитного проводника и подходящей арматуры

Линия 220 В передаёт ту же мощность с меньшим током и небольшими относительными потерями. Кабель, коробки, вводы и коммутационные аппараты должны соответствовать условиям наружной установки.

Сеть 220 В проектируют с автоматической защитой, защитным отключением и защитным проводником с учётом класса светильников. Номиналы аппаратов, схему заземления и разделение групп определяет электрик после проверки участка. Расчёт падения напряжения показывает, почему одной номинальной мощности для выбора системы недостаточно.

Как выполнить расчёт садового освещения и проверить падение напряжения на 30 м?

Расчёт садового освещения учитывает мощность ветви, рабочее напряжение и полный путь тока по проводникам. Для линии 12 В потеря даже одного вольта существенно меняет напряжение у дальних светильников.

Длина кабеля в формуле учитывает путь тока до нагрузки и обратно

Сопротивление медной двухпроводной линии постоянного тока рассчитывают по формуле R = 2 × ρ × L / S. В формуле R измеряется в омах, ρ принимается приблизительно равным 0,0175 Ом·мм²/м для меди при 20 °C, L обозначает расстояние до нагрузки в метрах, S обозначает сечение жилы в мм². Падение напряжения рассчитывают по формуле ΔU = I × R, где I обозначает ток в амперах.

Линия длиной 30 м с медными жилами 1,5 мм² имеет сопротивление петли около 0,7 Ом. Шесть параллельных светильников по 5 Вт потребляют при 12 В номинально 2,5 А. Заведомо грубая оценка с полным током по всей трассе даёт потерю 1,75 В, или 14,6%.

Последовательное расположение светильников требует расчёта по участкам

При подключении светильников через каждые 5 м ток после каждой точки уменьшается. Сопротивление каждой пятиметровой петли составляет около 0,117 Ом, а ток по отрезкам равен 2,50; 2,08; 1,67; 1,25; 0,83 и 0,42 А. Суммарная потеря получается около 1,02 В, или 8,5%.

Та же распределённая нагрузка 30 Вт при 220 В и коэффициенте мощности 0,9 потребляет около 0,15 А. Расчётная потеря составляет примерно 0,06 В, менее 0,03%. Коэффициент мощности, пусковой ток и реакцию драйвера на пониженное напряжение проверяют по документации конкретных приборов.

Блок питания выбирают по мощности, условиям запуска и месту установки

Источник 12 В нельзя выбирать ровно на 30 Вт. Проектировщик учитывает одновременный запуск, нагрев корпуса и изменение доступной мощности при низкой температуре или установке в закрытом боксе.

Потери уменьшают тремя способами: увеличивают сечение жил, делят трассу на короткие ветви или переносят блок питания ближе к нагрузке. Выбранная схема определяет конструкцию и маршрут подземного кабеля.

Какой кабель для освещения участка можно прокладывать под землёй?

Подземную линию выполняют кабелем, конструкция которого рассчитана на выбранный способ прокладки. Защитная труба облегчает замену и снижает риск повреждения, но не превращает монтажный провод в пригодный для грунта кабель.

Для непосредственной укладки выбирают кабель с заявленной изготовителем пригодностью к такому монтажу. Для трассы в трубе требуется оболочка, выдерживающая влагу и температуру под землёй. Выбор только по сечению ошибочен: одинаковые жилы могут иметь разные оболочки и условия эксплуатации.

Бронированную конструкцию рассматривают для каменистого грунта, автомобильного въезда и мест будущих раскопок. Подземные соединения лучше исключить, а неизбежные стыки выполнять герметичными муфтами. Над трассой предусматривают предупреждающую ленту.

На какую глубину закапывать кабель на дачном участке?

Глубину определяют проектом с учётом конструкции кабеля, механической защиты и будущих земляных работ. Газон, цветник, дорожка и автомобильный въезд требуют разных решений. Под мощением кабель проводят в прочном футляре, заложенном до устройства основания под дорожки и въезд.

Прокладка кабеля в трубе должна учитывать воду, промерзание и возможность замены

Подземную трубу нельзя считать сухим каналом. Глинистый грунт средней полосы удерживает воду, а промерзание смещает плохо уложенную трассу. Трубе задают уклон, повороты делают плавными, концы защищают от воды и оставляют протяжку для замены кабеля.

Какая степень IP и электрическая защита нужны садовым светильникам?

Степень IP выбирают по воздействию пыли, дождя, водяных струй и возможному затоплению. Настенный прибор под свесом и грунтовый прибор в низкой точке работают в разных условиях. Защитные аппараты, заземление и герметичные соединения рассматривают отдельно от IP.

IP65 и IP67 обозначают разные испытания, а не общий уровень качества

Первая цифра кода IP описывает защиту оболочки от доступа и твёрдых частиц, вторая цифра описывает защиту от воды. Цифра 6 обозначает пыленепроницаемую оболочку. Вторая цифра 5 указывает на защиту от водяных струй, цифра 7 указывает на защиту при временном погружении в заданных условиях испытания.

IP65 для открытого настенного прибора и IP67 для грунтового светильника служат практическими ориентирами, а не универсальным требованием. Конкретную модель проверяют по инструкции изготовителя и способу монтажа. Для длительного затопления требуется прибор с отдельно указанными пределами глубины и времени погружения.

Грунтовый светильник проверяют на дренаж, температуру и механическую нагрузку

Маркировка IP не подтверждает стойкость корпуса к наезду, удару, морозному пучению или перегреву. В газоне предусматривают дренирующее основание, в гравии защищают кабельный ввод от смещения. Для автомобильного въезда выбирают прибор с заявленной механической нагрузкой.

Проектировщик подбирает автоматический выключатель и УЗО по кабелю, нагрузке и схеме питания. Светильники класса I подключают к защитному проводнику. Соединения оставляют доступными для осмотра, скрытые скрутки в грунте не применяют.

Какая цветовая температура подходит для дорожек, террасы и деревьев?

Тёплый свет 2700–3000 К обычно подходит для террасы, древесины, листвы и вечернего отдыха. Нейтральный диапазон 3500–4000 К уместен у калитки, парковки и хозяйственной площадки, если светильник направлен вниз.

Холодный свет около 5000 К усиливает зрительный контраст, но при сплошной заливке создаёт заметные блики и лишнюю засветку. Холодные приборы лучше оставлять для отдельных технических задач, ограничивать по времени и снабжать точной оптикой.

Яркость сада регулируют оптикой и количеством точек, а не только мощностью

Мощность в ваттах показывает потребление, световой поток в люменах описывает количество света, а освещённость в люксах показывает количество света на поверхности. Видимый яркий источник может ослеплять даже при небольшой мощности.

Несколько маломощных экранированных светильников вдоль поворотов и ступеней обычно дают более ровный маршрутный свет, чем один прожектор у дома. Финальную расстановку проверяют вечером до окончательной фиксации приборов.

В каком порядке проектировать и монтировать освещение сада?

Проектирование начинают до мощения, устройства газона и посадки крупных растений. Кабельные трубы закладывают после проверки схемы, а электрические испытания проводят до обратной засыпки траншей.

1. Нанести на план светильники, выключатели, щит и блоки питания.

2. Разделить проходной, рабочий и декоративный свет на линии.

3. Рассчитать мощность, ток, сечение и падение напряжения каждой ветви.

4. Согласовать кабель с трассой ливнёвки на участке, поливом и посадочными ямами.

5. Заложить футляры под дорожками и автомобильным въездом.

6. Смонтировать кабели, соединения, щит и блоки питания.

7. Проверить изоляцию, непрерывность защитного проводника, полярность цепей 12 В, заземление и срабатывание защиты.

8. Включить полную нагрузку и измерить напряжение у дальних приборов.

9. Сфотографировать трассу, засыпать траншеи и подписать линии в щите.

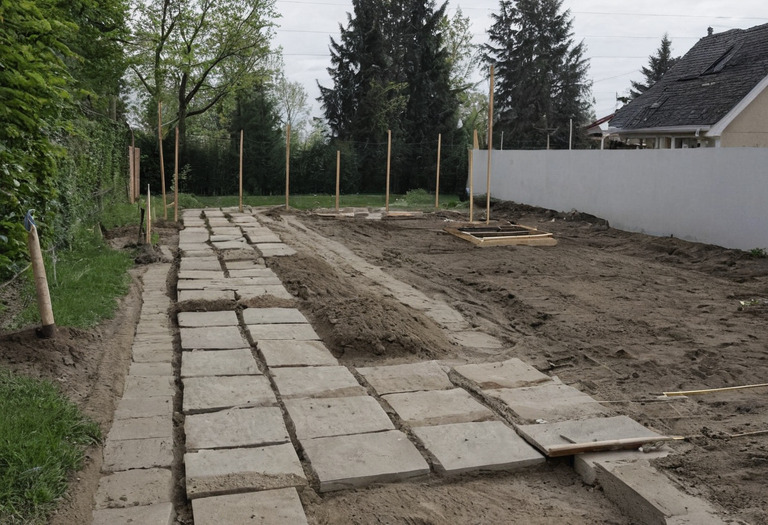

Трассу кабеля фиксируют на плане до обратной засыпки

Исполнительная схема показывает глубину, повороты, муфты, футляры и пересечения. Каждую точку привязывают двумя размерами к постоянным объектам, например к углу дома и стойке забора. Фотографии открытой траншеи делают с рулеткой в кадре.

Смета должна разделять светильники, кабельную сеть и электромонтаж

Расчётная ведомость для 10 соток может включать 12–20 светильников, 100–180 м кабеля и трубы, щитовую защиту, блоки питания и соединители. Для Москвы и Московской области предварительный бюджет маршрутной сети составляет 150–300 тыс. рублей, системы со сценариями 300–600 тыс. рублей, декоративной подсветки 600 тыс.–1,2 млн рублей, ориентир на 2026 год.

Раздельная смета позволяет заменить дорогие светильники, не сокращая кабельную сеть и защиту. Проверенный порядок меняет саму планировку: сначала владелец участка рассчитывает ветви и фиксирует трассы, затем подрядчик закрывает грунт и мощение.
